13_硬盘相关的
约 3114 字大约 10 分钟
2026-02-26
硬盘是接触服务器的工作中,我认为接触最多的硬件了,并且硬盘里面关于: "逻辑卷(LVM)、卷组(VG)、Docker Volume 和挂载点" 等概念,理解起来还是有点难度的。
下面是我在日常工作中,学习和掌握的内容。
1.硬盘的物理特性

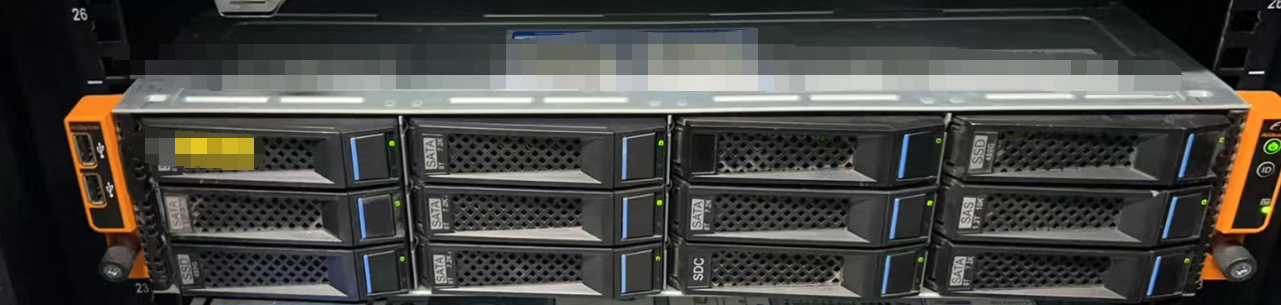

这是硬盘的照片,更加具体来说,是从机架上看到的,正插在服务器的正面工作的硬盘.
机房里的服务器,会区分其正反面,正面是露出硬盘的部分,反面就是拔插网线的部分。
因为硬盘属于易耗品,需要频繁的更换(都支持热拔插),因此设计在正面,我们可以通过拨杆开关即可弹出.
1.1 常见的服务器硬盘分类
- SATA硬盘: 可以等同于机械硬盘(HDD), 需要通过SATA线连接到主板的插槽上,便宜和量大管饱是其最大的优点,但与之相对的就是IO速度在现在不够看了。
- SAS硬盘: 更加高级一点的机械硬盘,但是好像都没怎么在工作中见过。
- SSD硬盘: 基于 闪存存储技术 的硬盘,也就是我们常说的固态,更快的IO带来更贵的售价。
- NVME硬盘: 基于PCIe接口的, 一般都是跑CDN服务器才会上这么好的配置,贵的不得了
1.2 SATA、M.2、PCIE接口

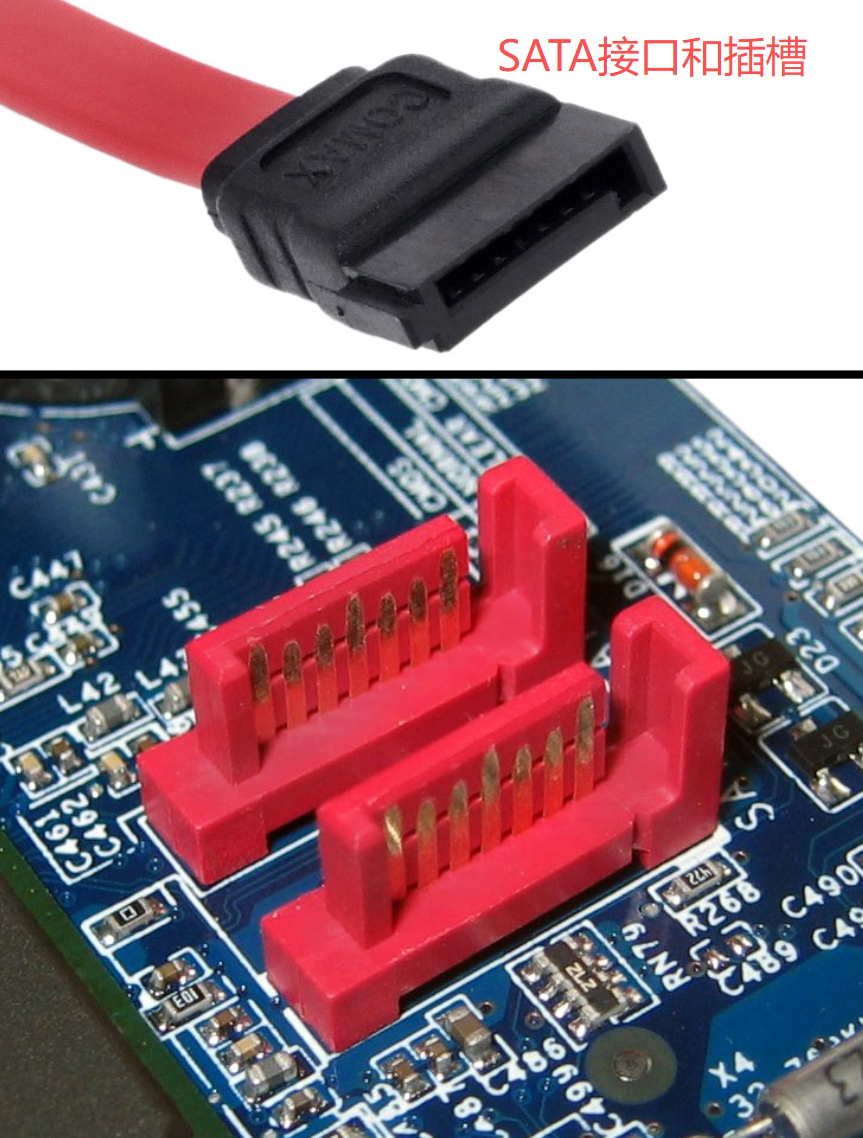

SATA 接口是(正在逐渐走向没落的硬盘接口),但没落速度就像IPV6取代IPV4一样,所以还是有必要花时间了解一下的
串行ATA(英语:Serial ATA,全称:Serial Advanced Technology Attachment,又称SATA)是一种电脑总线,负责主板和大容量存储设备(如硬盘及光盘驱动器)之间的数据传输,主要用于个人电脑。串行ATA与串列SCSI(SAS: Serial Attached SCSI)的两者排线兼容,SATA硬盘可接上SAS接口。
M.2接口
M.2接口就是我们常说的固态硬盘的接口,M.2既可以支持SATA,也可以支持NVME协议。

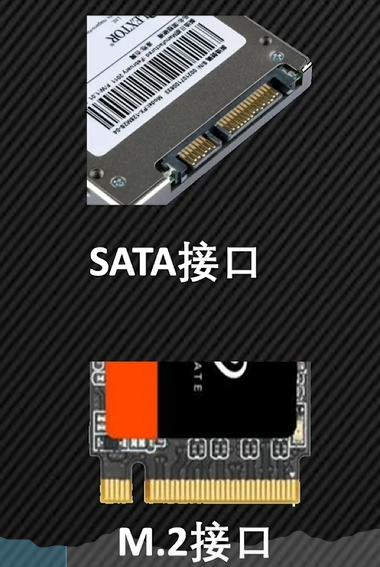

不过再继续说M.2接口之前,大家可以注意到,SATA接口分为宽的 和窄的的两部分,
- 窄的那一段(7 pin): 数据传输接口。
- 宽的那一段(15 pin): 电源供电接口。 所以使用起来就很麻烦,还要使用SATA线才能连接到主板上
而M.2 接口也分成了两段(甚至三段),但这不是为了区分数据和电源,而是为了**“防呆”和区分协议**。这些缺口被称为 Key(键位)。
- B Key(左侧缺口): 这种接口通常支持 SATA 协议或较慢的 PCIe x2 协议。
- M Key(右侧缺口): 这种接口通常支持高性能的 NVMe 协议(PCIe x4)。
- B&M Key(两个缺口): 这种硬盘兼容性最强,既能插在 B Key 插槽也能插在 M Key 插槽,但通常也是走 SATA 协议。

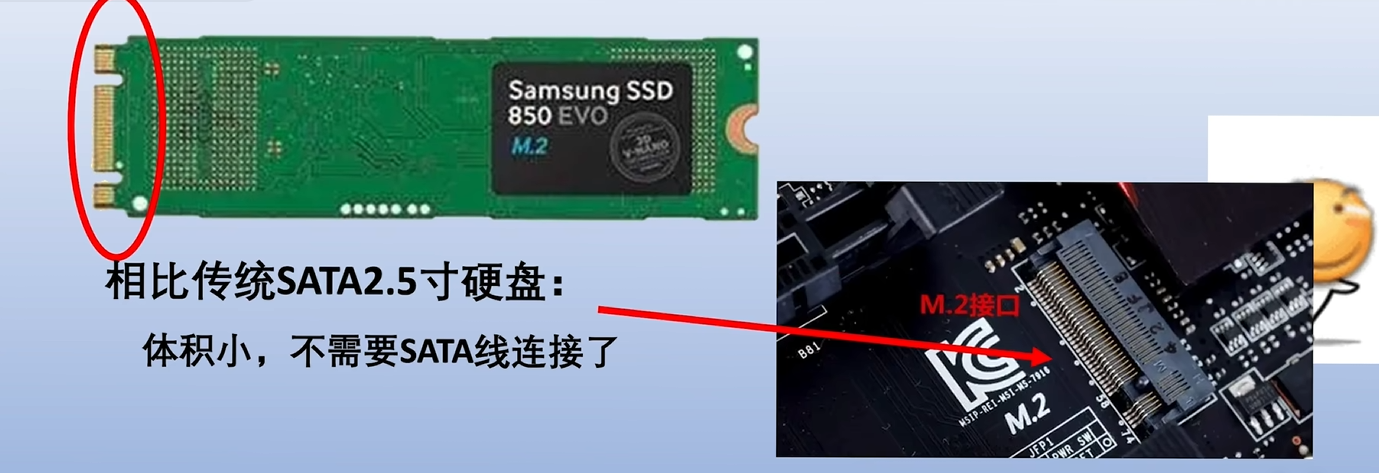

而M.2接口可以直接插主板的M.2插槽处,就不用接SATA线了,省距离了

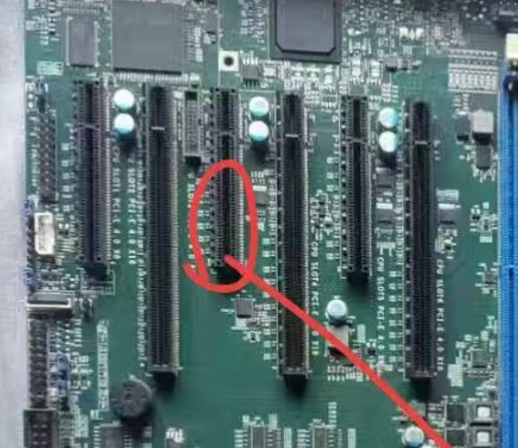

PCIE接口

PCIE接口连接的是计算机里面的高速总线,可以直接和CPU连接,体验到极致的IO速度,并且该接口也可以插硬盘,显卡,声卡等一堆东西。

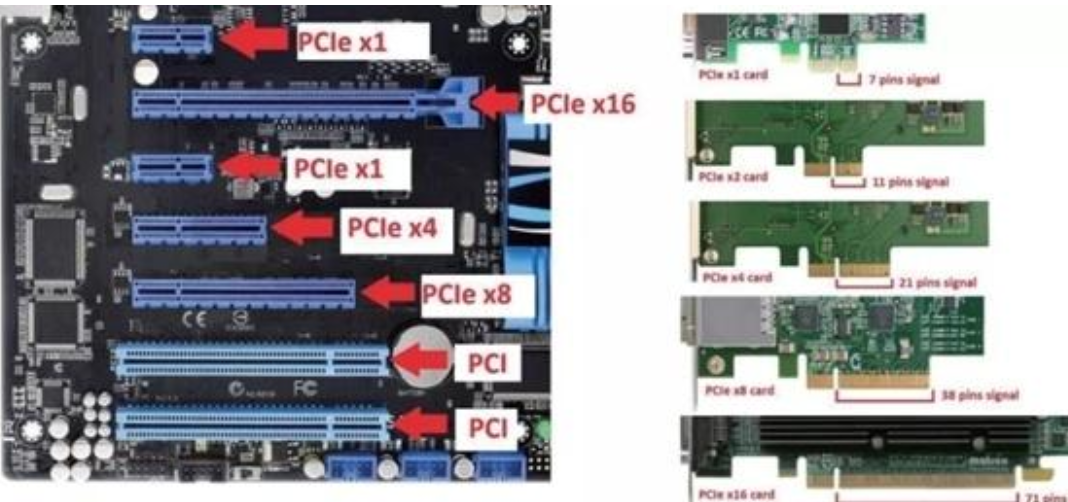

为什么PCIe有不同的长度?
PCIe接口的总线带宽是按长度划分的PCIe X1、PCIe X2、PCIe X4、PCIe X8、PCIe X16。虽然我们可以把任意长度的PCIe设备插到PCIe X1或者PCIe X16的插槽中去运行,但是这样很明显会造成一个问题,带宽要求小的设备会浪费PCIe X16的超大带宽,而带宽要求大的设备在PCIe X1插槽内又“吃不饱”。

2.使用smartctl命令
当硬盘被正确安装并使用后,为了判断硬盘是否又在正常使用,或者有时候我们想确认一下硬盘的性能参数,用的最多的就是smartctl命令
首先要确保的是使用这条命令是需要 root 权限的,对于使用 SATA/SAS/NVME 硬盘,可以直接使用
smartctl -a /dev/sda来查看硬盘现在的情况,
并且可以执行这条命令后,系统会刷出一大堆输出,不过我们主要看的内容是这些
- Reallocated_Sector_Ct 重映射扇区计数。 硬盘发现坏道后,用备用扇区替换的次数。如果这个值持续增长,硬盘离报废不远了。
- Reported_Uncorrectable_Errors 无法恢复的错误, 硬件无法修复的读取错误,值大于 0 通常意味着数据完整性面临风险。
- Current_Pending_Sector 待处理扇区,“疑似坏道”,正在等待重新测试。
- Offline_Uncorrectable 离线无法校正错误, 读写表面有物理损坏。
- Power_On_Hours 通电时间,评估硬盘寿命背景
3.硬盘在Linux和Windows的区别
3.1 Linux 和 Windows 的硬盘本质差异
| 特性 | Windows | Linux |
|---|---|---|
| 盘符 | C:、D:、E: 等多个根 | 只有一个根:/ |
| 硬盘使用 | 插进去格式化直接用 | 需要 LVM 初始化后才能用 |
| 灵活性 | 固定分配 | 可在线扩容 |
| 多盘合并 | 困难,需第三方工具 | 原生支持(VG 池化) |
Linux万物皆文件,都要挂载 / 下面,刚开始是不太习惯的,但是之后越用越发现这个理念太伟大了。
4.Linux系统下的硬盘
4.1 LVM 是什么?
LVM(Logical Volume Manager) 是 Linux 的逻辑卷管理系统,让硬盘管理变得灵活高效。
它通过三层抽象,把 PV → VG → LV 组织起来:
| 名称 | 英文全称 | 对标现实 | 作用 | 命令查看 |
|---|---|---|---|---|
| PV | Physical Volume 物理卷 | 一块块真实硬盘/分区 | Linux 能"看到"的最原始资源 | pvs、pvdisplay、lsblk |
| VG | Volume Group 卷组 | 把多块硬盘汇到大水池 | 融合多个 PV 的空间,形成统一资源池 | vgs、vgdisplay |
| LV | Logical Volume 逻辑卷 | 从水池里分配一块区域 | 真正的"虚拟分区",可以格式化、挂载、使用 | lvs、lvdisplay |
多块硬盘(PV)
↓ (pvcreate)
↓
一个水池(VG)
↓ (lvcreate)
↓
虚拟分区(LV)← 系统能直接用5. LV的常见路径写法
就像我们使用Windows系统一样,硬盘分LVM、挂载的操作基本都是安装操作系统的时候完成,之后就很少会进行更改了
5.1 LV 的两种标准路径格式
/dev/[VG名称]/root ← 字符映射方式
/dev/mapper/VolGroup-root ← 设备映射方式, 这种方式显示的就是所谓dm-x这两个实际上是符号链接,都指向同一个逻辑卷。
不同OS的默认命名(科普)
| 操作系统 | 卷组名(VG) | 根逻辑卷(LV)路径 | 设备路径 | 文件系统 |
|---|---|---|---|---|
| CentOS 7 | VolGroup | /dev/VolGroup/root | /dev/mapper/VolGroup-root | xfs |
| CentOS 8/9、Rocky | centos | /dev/centos/root | /dev/mapper/centos-root | xfs |
| RHEL 8/9 | rl | /dev/rl/root | /dev/mapper/rl-root | xfs |
| Ubuntu | ubuntu-vg | /dev/ubuntu-vg/ubuntu-lv | /dev/mapper/ubuntu--vg-ubuntu--lv | ext4 |
6. 挂载的概念
6.1 为什么要挂载?
不像 Windows 有多个盘符(C:、D:、E:),Linux 只有一棵目录树:就是 / 根目录
在 Linux 里:所有存储设备必须"挂载"到某个目录,才能被访问. 就因为这个理念,所有的硬件设备,插到服务器后,就必须要挂载到文件系统里面,这样Linux才能操作它,反正,如果不挂载,那么OS就不能使用。比如说一块裸盘插入机器后,可以使用 lsblk 看到有这块盘,但因为还没有将其挂载到文件系统下,用户也就无法操作它。
/
├── etc
├── home
├── data ← 这个目录可以挂载硬盘
└── var6.2 挂载硬件到底发生了什么?
假设你有块裸盘,插进机器后,只要你的硬件连接是成功的,内核识别到了驱动,它就会在 /dev/ 下为这块硬盘创建一个设备文件/dev/sdb1,但此时机器严格意义上还没有挂载成功,因为这块硬盘既没有初始化文件系统,也还没有正式挂载到目录树下。
7. Docker Volume 和硬盘的关系
7.1 Docker Volume 是什么?
Docker Volume 本质上很简单:
容器直接挂载到某个目录下,让容器数据不会随着容器销毁而消失
| 特性 | 说明 |
|---|---|
| 挂载对象 | 目录,不是设备 |
| 数据持久化 | 容器删了,数据还在宿主机 |
| 存储路径 | 可以是硬盘、LVM、NFS 等任何地方 |
7.2 查看docker容器对应的Volume
docker inspect [容器ID] | grep -A 5 Mounts (不加grep也行)7.3 Docker容器也可以直接挂载到目录树上
假设场景:
- 有一块新硬盘
/dev/sdb - 想让 Docker 容器数据存在这块硬盘上
完整步骤:
# 第1步:初始化硬盘,创建 LVM 逻辑卷
pvcreate /dev/sdb
vgcreate vg_docker /dev/sdb
lvcreate -L 500G -n lv_docker vg_docker
mkfs.xfs /dev/vg_docker/lv_docker
# 第2步:把逻辑卷挂载到宿主机的某个目录
mkdir -p /data/docker-volumes
mount /dev/vg_docker/lv_docker /data/docker-volumes
# 第3步:让 Docker 使用这个目录
docker run -d \
-v /data/docker-volumes:/app/data \
--name my-app \
nginx
# 第4步(可选):永久挂载
echo "/dev/vg_docker/lv_docker /data/docker-volumes xfs defaults 0 0" >> /etc/fstab8. 实操裸盘
一块真实硬盘插入 Linux 系统时:
lsblk # 会看到新盘,比如 /dev/sdb但此时这块盘还不能用,因为:
- ❌ 没有被识别为物理卷(PV)
- ❌ 没有加入任何卷组(VG)
- ❌ 没有文件系统,系统不知道怎么读取
8.1 硬盘初始化的完整步骤
# 1. 确认新硬盘被识别
lsblk
# 2. 给硬盘分区(写入分区表)
fdisk /dev/sdb
# 3. 创建物理卷(PV)- 这是 LVM 的第一步
pvcreate /dev/sdb1
# 4. 加入或创建卷组(VG)
vgextend VolGroup /dev/sdb1 # 加入现有 VG
# 或
vgcreate vg_data /dev/sdb1 # 创建新 VG
# 5. 从 VG 中创建逻辑卷(LV)
lvcreate -L 500G -n lv_data(逻辑卷的名字) vg_data(卷组的名字)
# 6. 创建文件系统
mkfs.xfs /dev/vg_data/lv_data
# 或
mkfs.ext4 /dev/vg_data/lv_data
# 7. 挂载到目录树
mount /dev/vg_data/lv_data /data
# 8. (可选) 永久挂载,编辑 /etc/fstab
echo "/dev/vg_data/lv_data /data xfs defaults 0 0" >> /etc/fstab在第七步的时候,当这块已经初始化文件系统的硬盘挂载到目录树上后,我们就可以通过直接操作 /dev/vg_data/lv_data 这个路径,来对硬盘进行增删改查的操作了
8.2 在线扩容
根分区满了,新插了一块硬盘(/dev/sdb),想把这块新盘空间加到根分区。
# 第一步:确认新硬盘
lsblk
# 看到 /dev/sdb 500G disk
# 第二步:分区
echo -e "n\np\n1\n\n\nt\n8e\nw" | fdisk /dev/sdb
# 第三步:创建物理卷
pvcreate /dev/sdb1
# 第四步:查看当前卷组名(重要!)
vgs
# 输出类似:VolGroup、centos、cl 等
# 第五步:把新 PV 加到现有 VG
vgextend VolGroup /dev/sdb1
# 把 VolGroup 改成你自己的卷组名
# 第六步:查看新增的可用空间
vgdisplay VolGroup
# 第七步:扩展逻辑卷(用全部剩余空间)
lvextend -l +100%FREE /dev/VolGroup/root
# 或其他命名方式:
# lvextend -l +100%FREE /dev/centos/root
# lvextend -l +100%FREE /dev/cl/root
# 第八步:扩展文件系统(这才是真正生效的一步)
# 如果是 xfs(现代系统通常是这个)
xfs_growfs / # 注意:挂载点是 /,不是设备名!
# 如果是 ext4(老系统)
resize2fs /dev/VolGroup/root
df -h /
lsblk9. 硬盘故障后的排查
一般硬盘出了问题,都会将对应的报错打印到内核日志上,大家就可以通过
dmesge
journal -k 来查看比如我最近发现某台机器的带宽有问题,就是因为有磁盘坏了,对应系统的磁盘IO不足,单位时间内缓冲队列里面的数据发不出去,下一波数据九八缓冲队列的清掉了,造成了丢包

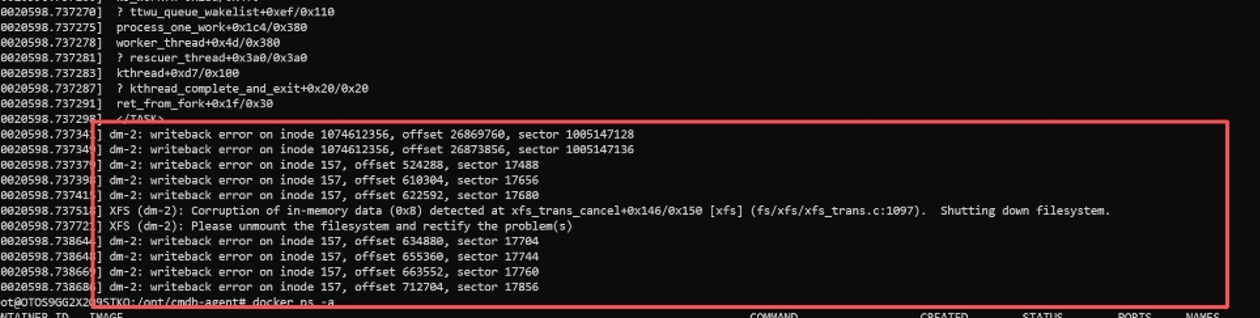

当我查看最新的内核日志的时候,果然发现又盘坏掉了,这里显示:
- Writeback error on inode xxx; 说明往磁盘里面的扇区 xx 写数据失败了
- Xfs: Corruption of in-memory –> 说明内存里面的文件系统元数据损坏了,为了避免把损坏的数据写进磁盘造成更大的损失,主动触发了保护机制,让文件系统只读了
