1. 基础概念
1.1 交换机(Switch)是什么?
交换机是一种工作在 数据链路层(第二层) 的网络设备,用于在局域网中根据 MAC 地址 转发数据帧,实现多个终端设备之间的高效通信。
1.2 集线器(Hub)与交换机的区别
| 比较项 | 集线器(Hub) | 交换机(Switch) |
|---|---|---|
| 工作层级 | 物理层(第一层) | 数据链路层(第二层) |
| 数据转发方式 | 广播:转发到所有端口 | 点对点:根据 MAC 地址精确转发 |
| 同时通信能力 | 不支持,易发生冲突 | 支持多端口同时通信,避免冲突 |
| 带宽利用 | 所有端口共享带宽,效率低 | 每个端口独立带宽,转发更高效 |
| 是否学习地址表 | ❌ 否 | ✅ 是,自动学习并维护 MAC 地址表(CAM 表) |
2. 设备通信过程详解
2.1 通信前提
- 主机A(
192.168.1.10)需要与主机B(192.168.1.20)通信 - 两者在同一 VLAN 中,通过交换机连接
- 主机A已知主机B的 IP 地址,但不知道其 MAC 地址
2.2 详细通信流程
步骤一:ARP 请求广播(寻找 MAC 地址)
- 主机A需要封装以太网帧,但不知道B的 MAC
- 于是发送 ARP 请求广播帧:
- 目标 MAC:
FF:FF:FF:FF:FF:FF(广播地址) - 内容:谁是
192.168.1.20?请告诉我你的 MAC!
- 目标 MAC:
步骤二:交换机“泛洪”广播帧
- 交换机接收到广播帧,但无法在 MAC 表中找到目标 → 触发 泛洪机制
- 将广播帧转发到除发送端口外的所有端口
- 同时,交换机学习到:主机A的 MAC 地址 来自某个端口 → 加入 MAC 地址表
步骤三:主机B收到 ARP 请求并应答
- 主机B识别 IP 地址匹配,回发 ARP 响应帧:
- 源 MAC:B 的 MAC 地址
- 目标 MAC:A 的 MAC 地址(单播)
步骤四:交换机学习 B 的 MAC 地址
- 交换机收到 ARP 响应帧,学习到 B 的 MAC → 加入 MAC 地址表
- 之后 A→B 的数据帧,交换机可直接点对点转发,不再广播
步骤五:主机A正式通信
- 主机A将数据帧目标 MAC 设置为 主机B的 MAC
- 交换机查表找到正确端口 → 完成 高效点对点通信
MAC 地址老化机制
- 交换机维护的 MAC 地址表会定期老化
- 默认老化时间约 300 秒(5分钟)
- 若期间未收到对应 MAC 的流量 → 表项被移除,下次通信需重新泛洪学习
3. 补充概念与注意事项
3.1 交换机是否使用 IP 地址?
- ❌ 普通二层交换机不处理 IP 地址,ARP 时只负责转发广播帧
- ✅ 三层交换机才具备基于 IP 的转发能力(类似路由器)
3.2 什么是“泛洪”?
泛洪(Flooding):交换机接收到某些帧(通常是广播或未知单播)时,将其复制并转发到所有端口的过程。
3.3 广播的种类
| 类型 | 描述 |
|---|---|
| 广播(Broadcast) | 目的 MAC 全 F,例如 ARP 请求 |
| 多播(Multicast) | 目的 MAC 前缀为 01:00:5e:xx:xx:xx |
| 未知单播(Unknown Unicast) | 目的 MAC 未知时,交换机临时广播(也称伪泛洪) |

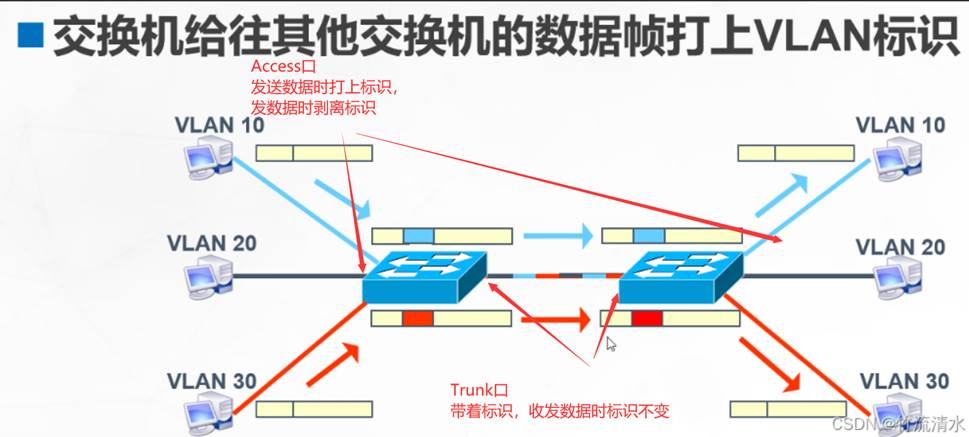

3.4 VLAN 与接口类型
Access 口与 Trunk 口总结笔记
1. 基础概念
Access 口
- 一个端口只属于一个 VLAN。
- 进方向(PC → SW):交换机自动给帧打上 VLAN 标签。
- 出方向(SW → PC):交换机剥掉 VLAN 标签,PC 只看到普通以太网帧。
- 特点:终端设备(PC、打印机等)对 VLAN 标签完全无感知。
Trunk 口
- 一个端口可以承载多个 VLAN的流量。
- 进方向:
- 如果帧带标签,就按标签处理;
- 如果没标签,则归属到该口的 native VLAN。
- 出方向:
- 通常保留 VLAN 标签(native VLAN 的帧可以配置成不打标签)。
- 常用于:
- 交换机与交换机之间的互联。
- 交换机与路由器(单臂路由)。
- 交换机与服务器(服务器网卡支持 VLAN Tag)。
2. 使用场景
Access 口:一个 VLAN,对接终端
[PC]──(Access VLAN 10)──[Switch]- 特点:PC 不需要配置 VLAN,接到对应 VLAN 的端口就能通信。
Trunk 口:多个 VLAN,对接网络设备
[SW1]──(Trunk VLAN 10,20,30)──[SW2]- 特点:一根链路承载多个 VLAN,节省物理接口。
3. 交换机之间互联
- 两台交换机互联时,一般配置为 Trunk。
- 两端的 Trunk 口允许的 VLAN ID 必须保持一致。
- VLAN 是靠 ID 区分的(名字只是说明用的),如果对端没有配置对应 VLAN ID,收到的帧会被丢弃。
4. 易混淆的点(重点✔)
- PC 对 VLAN 标签无感知:
- PC 发出的帧没有标签,交换机在 Access 口进来时打标签,出 Access 口时剥标签。
- Trunk 口之间不会剥离 VLAN 标签:
- VLAN10 的帧从 SW1 出 Trunk 口时带着 VLAN10 标签,SW2 收到后仍然识别为 VLAN10。
- Access 口 = 一个 VLAN,不能同时属于多个 VLAN;如果要跑多个 VLAN,就必须用 Trunk。
- 交换机之间可以用 Access 口互联,但这样一条链路只能跑一个 VLAN,太浪费资源 → 实际中基本不用。
- 如果接口工作在 Trunk 模式,就要能识别 VLAN 标签。 比如:
服务器:如果一块网卡同时跑多个 VLAN,就需要在网卡驱动里配置 VLAN Tag。这就是为啥在虚拟机平台创建虚拟机的时候要手动选择VLAN了
5. 一句话总结
Access:一个 VLAN,终端接入。
Trunk:多个 VLAN,设备互联。
应用场景:交换机互联 → Trunk;终端接入 → Access。
Access 口:连接终端设备(PC、服务器),仅属于一个 VLAN
Trunk 口:交换机间连接,可携带多个 VLAN 的数据帧
主机本身无需关心 VLAN,仅交换机负责处理
